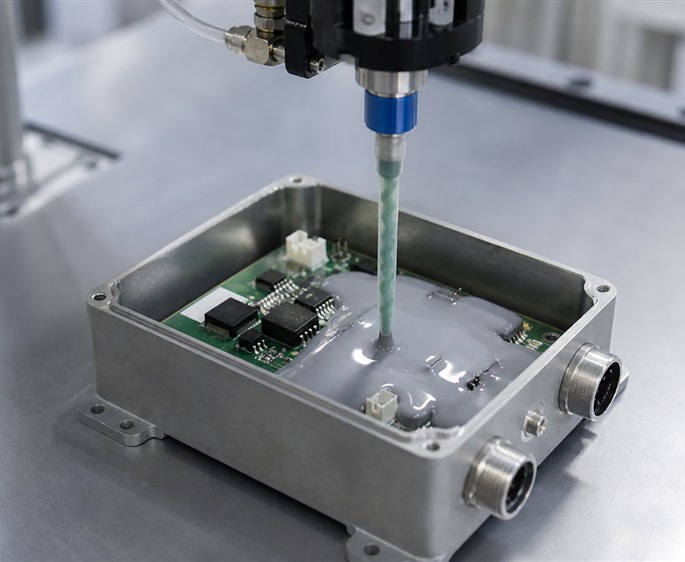

双组分硅酮灌封胶：工艺指南

双组分硅酮灌封胶的选材不能仅依据固化性能决定。对于电子制造商在评估佳迪材料解决方案时，灌注工艺还必须确保A组分和B组分的比例、混合、转移及固化过程保持一致。即使配方符合电气与热设计要求，只要比例控制、气流管理、工作时间或固化条件出现偏差，仍可能导致不稳定的结果。

因此，一个可靠的工艺需要综合考虑四个因素：材料等级、零件几何形状、灌封设备以及生产窗口。精确的混合比例、料筒寿命、固化程序以及允许的工艺限值，均属于所选产品TDS和应用试验范畴，绝不能从其他等级直接复制。

首先明确灌封组件的功能

在确定灌封步骤之前，应先明确固化材料在组件内部必须具备的功能。优先级可能是电气绝缘、防潮、减振、传热、部件支撑，或这些功能的组合。随后，所需的填充深度、连接器的可及性、维修策略以及工作环境将影响材料和工艺的选择。

佳迪将电子保护材料归入其有机硅系列。工程师仍需根据具体应用选择确切的等级，而非将类别视为单一通用产品。导热性、流动性、硬度、固化行为、附着力及电学性能可能因配方不同而有所差异。

在计量前对两个部件进行预处理

储存和操作会影响两种成分进入计量系统的均匀性。容器应按批次和成分进行标识，在供应商批准的环境中进行条件处理，并根据产品说明检查是否存在沉淀或分层现象。未经批准的手动搅拌或加热可能引入空气，或改变物料的反应特性。

生产团队还应防止A和B供应路径之间的交叉污染。使用专用转移工具、清晰标记的软管、清洁的连接器以及控制容器更换，可降低部分固化或设备堵塞的风险。如果某种填充的热等级材料需要预处理，则应为该等级和包装尺寸记录下经批准的处理方法。

控制比例与混合质量

计量系统必须在实际运行条件下提供规定的比例，而不仅限于启动时。泵的磨损、压力不平衡、温度、物料液位以及间歇性操作都可能影响出料比例。应在启动时以及根据生产风险确定的适当间隔进行比例检查。

混合质量同样重要。静态或动态混合必须产生均匀的混合物，不得出现可见的条纹或未混合区域。混合机的设计、流量、压力和颗粒大小应一并进行验证。一个在连续长时间投料过程中表现良好的工艺，在短时间重复投料时可能表现出不同的行为。

利用混合物料的证据

在比例验证期间记录每种成分的测量输出值。

当等级允许目视检查时，检查混合流体的颜色或质地是否均匀。

若固化确认是质量计划的一部分，则应保留少量见证样品。

应调查压力、流量或固化过程的变化，而非通过未经批准的比例调整来补偿。

填充前及填充过程中控制空气

空气可能在容器准备、泵送、混合或填充过程中进入。气泡可能干扰元件周围的接触，降低有效绝缘路径，产生局部热阻，或表现为外观上的空隙。是否需要预脱气取决于材料、封装、设备、零件几何形状以及批准的工艺流程。

零件设计与真空能力同样重要。在可触及最低位置附近设置填充点、控制出料路径，并为排出的空气提供排气通道，有助于材料绕过元件上升。在最终确定生产模具前，应仔细审查狭窄通道、深腔、倒角以及间距较近的零件。佳迪工业电子应用为需要协调保护、绝缘和传热的组件提供了参考背景。

将罐体寿命视为一个生产窗口

罐体寿命描述了混合材料在特定条件下可使用的持续时间，但实际的生产窗口可能更短。粘度可能在材料明显无法使用之前就升高，从而影响泵压、进入狭小缝隙的流量、表面平整度以及定时喷射时的供给量。

因此，该过程应记录混合时间以及混合机和软管的空闲时间。重启规则、排空量、计划停机时间和班次结束后的清洁工作，应根据具体物料和设备的试验结果确定。操作人员不得通过添加任何成分、溶剂或其他批次来延长工作时间。

填充组装时，应避免应力积聚或污染

基材必须足够清洁，以确保所需的润湿和粘附性能，敏感区域应被遮蔽或置于填充区之外。出料速率应允许空气排出，同时防止喷溅或淹没连接器。如果设计需要使用导热封装材料，可参考导热灌封产品页面，作为针对特定等级的技术讨论起点。

填充高度需加以控制，因为它会影响材料用量、元件覆盖范围、热流、重量以及与裸露导体的距离。应通过图纸或作业说明明确测量位置和验收方法。当外壳存在隐藏空腔时，仅凭外观检查是不够的。

在有记录的条件下进行固化

固化性能取决于所选化学成分以及经批准的温度和时间条件。环境温度、零件温度、热惯性、湿度敏感性以及生产负荷等因素可能影响处理或测试前所需的时间。验收标准应根据具体应用确定，而非基于表面已无粘性这一通用假设。

工艺验证可以将固化条件与对装配至关重要的特性（如硬度发展、粘附性、电气测试、尺寸稳定性或下一道工序的可操作性）进行关联。

围绕可测量信号构建生产过程控制

可重复的生产需要一小套已记录的信号，而非一份未经验证的长列表设置。有用的控制参数可能包括材料身份和批次、组件温度、比例检查结果、出料压力或流量趋势、混合材料的起始时间、喷射质量、填充高度、固化条件以及检测结果。最终的控制集合应反映装配的风险以及供应商的指导要求。

当出现缺陷时，应全面审查从储存到固化全过程。未固化区域可能涉及比例、混合、污染或固化条件问题；气孔可能与材料准备、零件几何形状、出料路径或空气泄漏有关；填充不均可能涉及粘度、压力、喷射程序或夹具位置。在批准生产变更前，可通过对照试验来隔离变量。

应围绕实际生产线进行材料试验的规划

供应商样品需使用具有代表性的基材、间隙几何结构、填充深度、设备、循环时间和环境要求进行评估。试验应同时验证应用性能和制造稳定性。成功的杯体固化测试有助于筛选，但不能替代代表性组装试验。

为审查双组分硅胶灌封工艺，请向佳迪技术团队提供组装图纸、所需功能、预计填充量、基材信息、设备概念、循环目标及验证计划。最终建议应在投产前明确具体等级以及TDS控制的工艺窗口。
