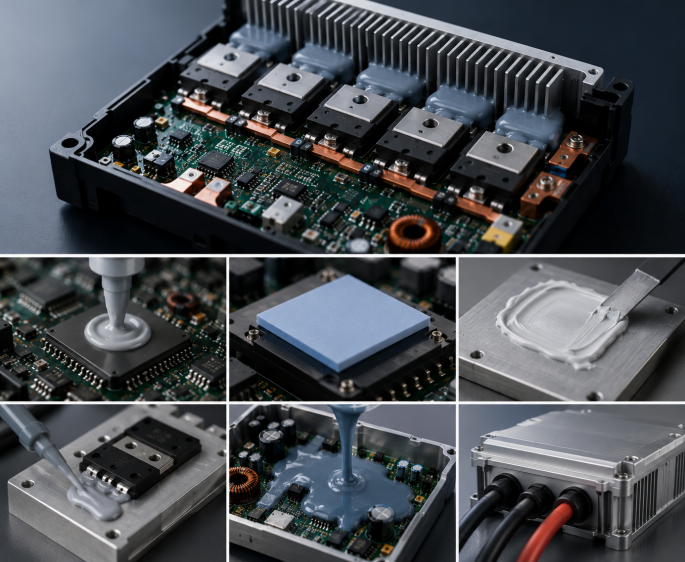

如何选择功率电子器件的热界面材料

功率电子器件的导热界面材料用于改善发热元件与散热结构（如散热片、金属外壳、冷却板或基板）之间的传热性能。在电源、逆变器、变换器、充电器和工业控制模块中，选择合适的热界面材料有助于减少热点、提高电气可靠性，并支持长期稳定运行。

电力电子器件通常在高电流、高电压和持续热负荷的条件下运行。MOSFET、IGBT、变压器、电感、电容和控制板等元件在工作过程中会产生大量热量。如果这些热量无法有效散发，模块可能会出现效率下降、绝缘老化、焊点疲劳或提前失效等问题。

为什么电力电子需要热界面材料

在电力电子模块中，元件表面与散热面并非总是完全平整。即使两个部件看似直接接触，它们之间仍存在微小的空气间隙。由于空气导热性能差，这些间隙会增加热阻，降低传热效率。

热界面材料可以填充这些间隙，形成更有效的热传导路径，帮助将热量从元件传递至散热片、外壳、金属框架或冷却板。对于电力电子设备而言，这一点尤为重要，因为稳定的温度控制直接影响其性能、安全性和使用寿命。

选择热界面材料时，不应仅依据导热系数来决定。间隙厚度、装配压力、表面平整度、元件灵敏度、电气绝缘性、工艺方法以及长期可靠性，都会影响最终性能。

功率电子器件常用的TIM选项

用于不规则间隙的热传导凝胶

当接口存在不规则间隙、元件高度不一或装配压力受限时，常会使用热传导凝胶。该材料可直接涂覆在目标区域，并在组装后适应不同表面形状，因此适用于高密度电源模块和紧凑型电子组件。

在电力电子领域，热传导凝胶可减少元件与散热结构之间的气隙，特别适合需要软接触和低机械应力的设计。例如，可用于功率器件与外壳之间、模块与散热板之间，或高度变化元件周围。

选择热传导凝胶时，工程师应检查其导热性、粘度、填充间隙能力、压缩性能、电绝缘性以及涂布均匀性。如需更全面地比较热传导凝胶与热垫（TIM）的应用差异，可参考关于热传导凝胶与热垫对比的文章，以明确不同使用场景。

用于可预测界面的热垫

热垫是用于间隙厚度相对可预测情况下的实心片状材料。它们易于操作、安装方便，且有不同厚度和硬度等级可供选择。在电力电子领域，热垫常用于扁平元件、金属外壳、基板和散热器之间。

当模块设计具有稳定的压缩力和固定间隙时，热垫是一个理想的选择。然而，它可能无法完全贴合不平整的表面或存在较大的公差变化。如果热垫与表面接触不均匀，则可能出现气隙，从而降低散热性能。

工程师应在批准前评估热垫的厚度、硬度、压缩力、导热性、介电强度以及老化性能。热垫应根据实际装配间隙来选择，而不仅仅是依据图纸上的标称尺寸。

适用于薄界面的导热膏

导热膏适用于界面非常薄、表面相对平坦且具有较强机械夹紧力的情况。它能良好地润湿表面，减少微小的空气间隙，因此在金属对金属接触区域、功率器件、散热器以及某些基板设计中具有应用价值。

然而，导热膏并不适用于所有功率电子应用。在长期的热循环或振动条件下，导热膏可能发生迁移、渗出、干燥或厚度不均。此外，在较大的间隙中，导热膏无法提供结构支撑或稳定的厚度。

当设计能够保持一致的夹紧压力和较薄的粘接线时，应考虑使用导热膏。如果界面较大、不平整或受到强烈振动，则可能更适合使用导热凝胶或导热垫。

用于粘接与传热的导热胶

当设计需要同时实现粘接和传热功能时，可采用导热胶。它既能将元件固定在金属外壳、散热器、支架或冷却板上，又能形成从热源远离的热传导路径。

该材料适用于功率电子领域，当机械紧固件受限、结构需保持紧凑或元件在振动环境下需要稳定定位时尤为有用。与普通胶粘剂相比，导热胶粘剂能提升热传导性能；与热凝胶相比，其固化后具有更强的固定效果。

使用导热胶粘剂时，工程师应评估粘接强度、导热性、接缝厚度、固化方式、基材兼容性、电气绝缘性以及长期耐老化性能。

用于功率模块的导热灌封料

某些功率电子器件同时需要封装和散热。在这种情况下，导热灌封料可在保护内部元件的同时，帮助热量向外壳或散热器传导。它广泛应用于电源、逆变器、转换器、充电器和微型逆变器中。

与仅用于两个表面的常规导热硅脂不同，导热灌封料可填充模块内部较大的空间，有助于减少湿气接触、提高电气绝缘性、降低振动损伤，并增强热稳定性。

对于电源和逆变器等应用，工程师在决定是否需要使用灌封材料、热导胶、粘合剂或组合材料系统之前，可参考热传导灌封胶的选择指南。

基于应用的选型指南

关键选择因素

导热性：较高的导热性可提升传热性能，但需结合焊点厚度、接触面积和冷却结构进行综合评估。

间隙厚度：细小间隙适合使用导热膏，均匀的间隙适合使用导热垫，不规则间隙则适合使用导热凝胶。较大的内部空腔可能需要使用导热灌封材料。

电气绝缘性：功率电子器件通常在高电压下运行，因此介电强度、体积电阻率和绝缘稳定性至关重要。

机械应力：对敏感元件而言，可能需要采用低应力材料。导热凝胶和柔性硅基材料有助于减少振动或热循环引起的应力。

生产工艺：灌装、贴装、固化、压缩、储存以及与自动化设备的兼容性，都会影响最终产品的一致性。

常见选择错误

一个常见的错误是仅根据最高导热系数数值来选择热界面材料。实际性能取决于接触质量、间隙厚度、压缩程度、表面状况以及冷却结构。

另一个错误是为所有接口使用同一种材料。一个功率电子模块可能需要在某些区域使用导热凝胶，在其他区域使用散热垫，粘接时使用导热胶，内部保护则需使用灌封材料。

第三个错误是忽视可靠性测试。功率电子器件长期暴露于高温、高湿、振动和热循环环境中。在大规模生产前，应将TIM（热界面材料）在实际运行条件下进行测试。

常见问题：功率电子热界面材料

热界面材料在电力电子领域有哪些用途？

热界面材料用于填充发热元件与散热结构之间的空气间隙，有助于改善传热性能并降低电力电子模块的热阻。

哪种热界面材料最适合电力电子？

最佳选择取决于间隙厚度、表面平整度、装配压力、热负荷、电气绝缘性和可靠性要求。导热凝胶适用于不规则间隙，热垫适用于可预测的间隙，而导热膏则适用于薄型夹紧界面。

导热灌封胶能否替代热界面材料？

并非总是如此。导热灌封胶主要用于保护和填充内部空间，而热界面材料通常用于元件与散热结构之间。某些电力电子设计需要同时使用两者。

导热凝胶是否适用于逆变器？

当接口存在不规则间隙、压力较低或元件高度存在变化时，导热凝胶可能适用于逆变器。应根据导热系数、绝缘性、粘度及老化性能来选择合适的材料。

结论

功率电子器件的热界面材料应根据完整的热传导路径来选择，而不仅仅依赖于单一的数据表参数。导热凝胶、散热垫、导热膏、导热胶粘剂和导热灌封料分别针对不同的传热和可靠性问题提供解决方案。

对于电源、逆变器、变换器、充电器及工业电源模块而言，逆变器方案可为实际应用条件下的热材料匹配提供有效参考。通过合理选择材料组合，制造商能够提升散热性能、电气安全性和模块的长期可靠性。
