PCB灌封工艺控制：气孔、填充和固化缺陷

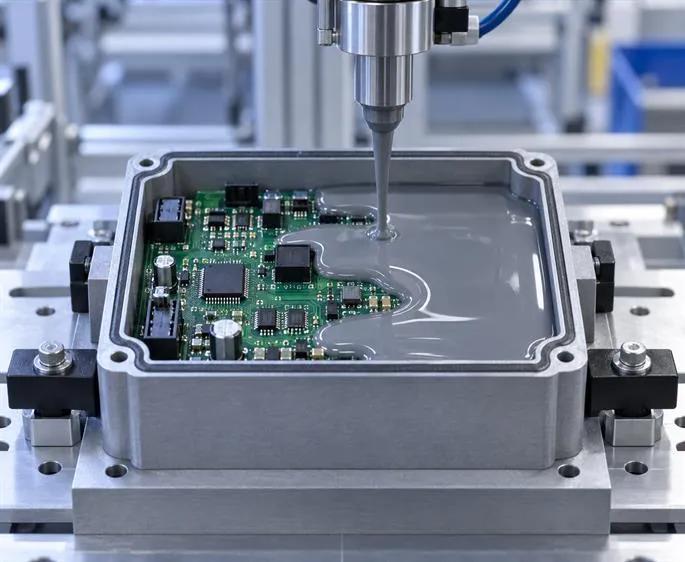

PCB灌封常被描述为一种材料选择，但实际生产效果取决于电路板、外壳、填充路径、灌封材料以及固化工艺之间的相互关系。某种配方在小样中可能表现良好，但在实际PCB中存在高元件、狭窄通道、连接器或发热部件时，仍可能出现气泡夹藏或覆盖不全的问题。因此，制造商在评估佳迪电子保护材料时，应将灌封视为一个工艺设计，而不仅仅是化学选择。

这一点很重要，因为最明显的缺陷并不总是首要原因。空隙可能反映门极位置、填充顺序不当、排气不良、材料处理问题，或元件布局阻碍了物料流动。软化区域或未固化区域可能源于污染、混合错误、受潮，或固化条件与所选等级不匹配。

将PCB视为流动路径

在选择灌封材料之前，应先对电路板进行三维建模。标记出最低入口点、高元件区、封闭的凹槽、连接器开口、热源、敏感部件以及必须保持可访问的区域。目标是了解材料将流向何处，以及空气或污染物可能残留的位置。

现有的PCB灌封材料选择指南主要涉及材料的选择。而工艺控制审查则更进一步，会评估所选材料是否能够覆盖在预期的点胶或填充方法下所有需要到达的区域。

应与生产工程师共同审查，不应仅由材料供应商负责。由于外壳设计导致的填充路径不可达，因此复合材料无法自行修正这一问题。

在材料到达电路板之前进行控制

材料状态是过程控制的一部分。储存温度、容器操作、保质期状态、受潮情况、沉降以及污染等因素均可能影响最终结果。这些控制措施因产品而异，必须遵循所选等级的文件要求。

对于双组分系统，工艺还需控制组分身份、进料稳定性、混合方式、比例以及混合与灌装之间的间隔时间。双组分硅胶封装工艺文章提供了混合和固化方面的通用说明，但不能替代生产级产品的具体TDS数据。

试验记录应包括材料批次、储存历史、设备配置、喷嘴或混合器、出料速度、容器状况及环境条件。这些记录有助于在出现缺陷时区分设计问题与物料处理问题。

将空气释放视为一项设计决策

空气可能通过材料、供料路径、复杂的元件布局，或化合物与电路板接触的方式进入。工艺响应取决于等级和几何形状。某些组件可能从分阶段填充、不同方向、控制的暂停时间或独立的排气路径中获益；而其他组件则可能需要真空辅助或其他合适的工艺。

关键在于并非为每块PCB都规定一种方法，而是要识别出可能存在残留空气的位置，然后在实际组装上验证所选工艺。表面光滑并不意味着内部没有空隙，顶部平滑也不代表狭窄区域已完全填充。

团队应明确哪些证据是可接受的。根据产品类型和风险等级，这可能包括目视检查、重量对比、代表性部件的横截面分析、无损检测、热响应测试或电气测试。所选方法必须能够发现对客户而言重要的缺陷。

将连接固化行为与实际填充量关联起来

灌封材料的固化效果受材料等级、组分质量、填充深度、封装方式、环境条件以及所采用的工艺流程影响。一个小的开放式样品无法再现密集PCB周围深凹腔体的特性。整个组件的热释放或保留行为可能不同，不同的基材也会影响界面处的粘附性或固化性能。

因此，应基于具有代表性的几何结构来确定工艺窗口。记录混合与填充之间的时间、移动前的时间、固化环境以及检测点时材料的状态。如果生产需要加速固化，则必须针对具体等级确认该方法，而不能仅依据其他硅酮、环氧或聚氨酯系统进行假设。

保持热学和电学功能的可见性

某些PCB组件主要依赖灌封以实现防污染功能；而另一些则需要电绝缘、机械支撑或明确的热传导路径。这些功能可能会导致设计方向不同。高填充度的材料可能影响流动性能；刚性固化后的部件在温度循环中可能改变元件应力；较软的材料则可能无法提供相同的结构约束。

有机硅系列为佳迪的产品家族提供了背景信息，但实际应用仍需进行等级层面的评审。设计说明应明确电压、绝缘材料、热源、基材、暴露表面、活动部件以及服务接口。这有助于避免工艺团队仅优化填充便利性，而忽视最终的电气或机械要求。

从缺陷描述转向工艺修正

当试验失败时，“灌封有气泡”这一信息不足以支持有效的修正。记录中应标明气孔的具体位置、是否按电路板位置重复出现、填充前端是否在相同元件处停止、材料是否均匀混合，以及缺陷是在固化前还是固化后出现。

填充不完整可能提示流动阻力、空气滞留、通道堵塞、体积不足或方向不当。粘稠区域可能与比例问题、污染、湿气、固化过程或文档问题有关。分层问题可能涉及表面处理、材料兼容性、应力或环境暴露。每种模式都会引发不同的调查，因此工艺团队应保留物理证据，而不是一次性更改多个变量。

建立受控的资格验证流程

一次有效的资格验证流程应每次只改变一个已定义的变量，并使用足够数量的代表性部件以证明重复性。该流程应涵盖进料材料控制、设备设置、电路板准备、填充顺序、固化、检测以及最终的电气或环境测试。

供应商沟通应包括电路板图纸、元件高度、型腔几何结构、材料、生产量、灌装设备、固化限制、服务期望以及缺陷历史记录。佳迪支持团队随后可协助确定在提升等级前所需的产品文件和样品测试项目。

结论

PCB灌封工艺控制在焊膏到达电路板之前就开始进行。一个可靠的方案会规划填充路径，控制材料状态，提供排气功能，使固化行为与实际体积相匹配，并检测关键缺陷。同时，整个试制过程中，热、电、机械及服务要求都应清晰可见。

对于新的PCB灌封项目，应将实际的几何结构和工艺路线与佳迪技术团队共享。当材料建议与电路板的填充方式、固化过程、检测方法及使用情况相结合时，其价值会更加显著。
