灌封材料与共形涂层：哪种保护方式更适合您的电子设备？

灌封材料与共形涂层的主要区别在于保护的量和位置。在佳迪的电子防护材料中，共形涂层在印刷电路板组件上形成一层相对较薄且具有选择性的保护层，而灌封材料则填充在元件周围更大的空间内，并固化成更完整的封装结构。

当需要轻量化、选择性覆盖、便于视觉检查或返工时，应选择共形涂层。当组件需要更全面的环境隔离、填充体积、机械支撑或导热封装材料时，则应选择灌封。最终决策必须综合考虑工作环境、元件应力、散热性能、电气设计、生产方式和服务计划。

什么是共形涂层？

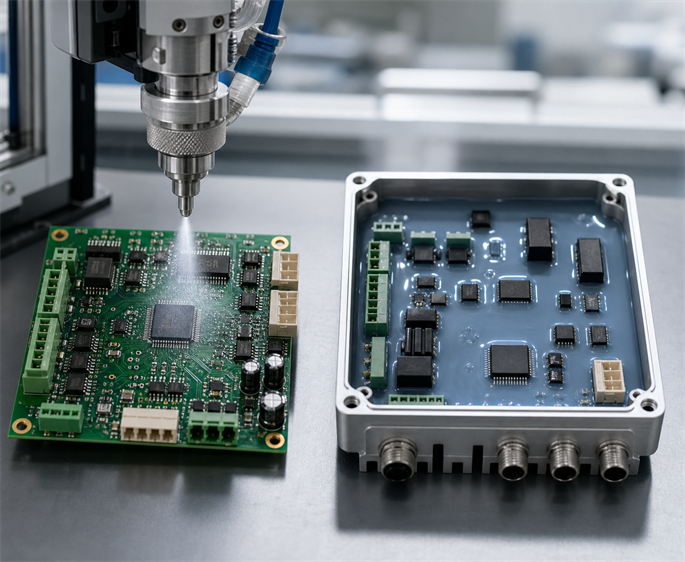

共形涂层会紧贴电路板和元件的形状进行应用。根据材料和生产设计的不同，可通过喷涂、浸渍、刷涂或自动化选择性涂覆设备进行选择性施加。连接器、测试点、开关、传热表面及其他禁止接触区域可能需要使用遮蔽或受控的涂覆方式。

对包括丙烯酸、环氧树脂、硅酮、聚氨酯、邻苯二甲酸酯、超薄型及其他特定类型的共形涂层化学材料进行了分类。化学成分会影响加工工艺和性能，但应用方法、覆盖率、清洁度、固化过程以及最终使用验证同样重要。

对于用于高要求电力与控制设备的组件，佳迪的工业电子应用解决方案可提供应用背景，以满足PCB保护、粘接、密封及热传导等需求。

什么是灌封？

灌封是将液体材料注入电子元件周围的外壳、腔体或特定区域，使材料固化形成保护层。根据配方不同，灌封可提供以下功能：

· 电绝缘性能；

· 防潮和防污染；

· 振动或机械支撑；

· 应力缓解；

· 热传导；

· 隐蔽性或防篡改。

灌封材料通常基于硅酮、环氧树脂、聚氨酯或其他树脂体系。其硬度、模量、粘度、固化行为、附着力、介电性能和热性能因配方而异。

如需真实产品页面参考，佳迪的新型导热灌封胶专为需要封装并具备热传导功能的电子设备设计。具体适用性仍取决于具体的PCB板、外壳、填充深度、固化工艺以及已批准的型号数据。

灌封材料 vs 共形涂层：快速对比

比较具有方向性。厚的选区封装材料和极薄的灌封层可能会模糊边界，因此实际材料和应用图纸必须控制这一决策。

1. 环境保护

这两种方法都能保护电子元件免受湿气和污染的影响，但它们形成的防护屏障不同。

共形涂层可保护其覆盖的表面。其性能取决于电路板的清洁度、边缘和引脚的覆盖情况、遮蔽处理、固化过程、涂层完整性以及是否存在缺陷。元件下方或未涂覆连接器内部的区域可能仍处于防护屏障之外。

灌封材料则能更全面地包裹组件，减少直接接触湿气、灰尘和污染物的机会。然而，空隙、粘附不良、填充不完全、残留污染或外壳接口不合适等情况仍可能导致失效路径。

因此，防护要求应具体说明实际环境和测试方法，而不能仅使用“防水”或“严苛环境”等标签。

2. 机械保护与元件应力

IPC明确指出，共形涂层并非机械支撑的唯一来源。对于需要抵抗振动或冲击的元件，可能还需要额外的粘接或固定材料。

灌封可提供更强的机械支撑，但更高的支撑并不总是更安全。刚性材料在固化和热循环过程中可能将应力传递至焊点、元件或PCB。而柔性或低模量的灌封材料虽能减少应力，但其结构行为则有所不同。

需评估以下因素：

· 元件的脆性；

· 印刷板尺寸及翘曲程度；

· 固化收缩与放热现象；

· 模量与硬度；

· 热膨胀系数不匹配；

· 冲击、振动及热循环条件。

3. 热管理

标准的共形涂层不能替代经过设计的热界面材料，其主要作用是表面保护和隔热。

灌封材料可针对导热性能进行配方设计，有助于将元件产生的热量向外壳或散热结构传导。然而，热性能不仅取决于材料的导热系数数值，还需综合分析填充深度、传热路径、空隙、接触面积、固化质量以及元件温度等因素。

如果装配中有集中热源，则应比较灌封材料与热凝胶、热垫、润滑脂或导热胶粘剂等选项。《如何选择功率电子器件的热界面材料》一文详细介绍了这些选择方案。

4. 重量、空间和材料消耗

共形涂层通常添加的材料较少，更适合对重量或空间敏感的电子设备。而灌封则因需填充一定体积，因此会使用更多材料，这可能影响以下方面：

· 组件总重量；

· 材料成本；

· 固化时间；

· 固化过程中产生的热量；

· 生产搬运过程；

· 外壳及安装设计。

其权衡之处在于，额外的灌封体积可能提供薄涂层无法实现的保护或支撑效果。

5. 检测、维修与返工

选择性等离子体涂层可能会使连接器、测试点和维护区域暴露。某些涂层化学成分可局部去除以进行维修，但返工方法必须经过验证。

灌封通常会使检测和更换元件更加困难。汉高公司的灌封指南指出，封装在正常使用情况下属于永久性处理，不可返工。如果产品包含高价值电子元件或需要现场维修，则应在外壳填充前确定其可维护性。

6. 生产流程

共形涂层工艺问题

· 印制板是否足够清洁且干燥，适合进行涂层处理？

· 哪些区域需要进行遮蔽？

· 涂层能否均匀覆盖元件边缘和引脚？

· 涂层的粘度是否适合喷涂、浸涂、刷涂或选择性涂覆？

· 如何检查涂层的厚度、固化程度和覆盖率？

· 遮挡或未涂覆的区域是否可接受？

灌封工艺问题

· 材料能否在元件周围流动，而不会产生过多空气滞留？

· 是否需要真空脱气？

· 如何控制双组分混合及比例？

· 具体型号的灌封寿命、填充时间和固化要求是什么？

· 装配体能否承受固化时产生的热量和材料应力？

· 如何检查填充水平、气孔和固化情况？

一个稳定的工艺窗口通常与初始材料性能同样重要。

何时选择共形涂层

当以下情况出现时，共形涂层通常是更优的选择：

· 印制板需要局部表面保护；

· 重量轻、材料使用量低是优先考虑的因素；

· 连接器和测试点必须保持可访问；

· 预计需要目视检查或元件返工；

· 装配体不依赖涂层提供机械支撑。

· 热量由另一条设计好的热传导路径进行管理。

何时选择灌封？

当以下情况出现时，通常建议优先考虑灌封：

· 装配需要更完整的封装；

· 必须填充空腔；

· 零件需要额外的振动或机械支撑；

· 设计要求使用导热性封装材料；

· 无需频繁接触或返工；

· 外壳和工艺能够容纳额外材料并完成固化。

灌封与共形涂层能否同时使用？

它们可以在某些设计中组合使用，但组合必须经过工程设计。一块电路板可以进行选择性涂层处理，而另一区域则进行灌封；或者在后续封装步骤之前先施加涂层。

在组合材料之前，请核实以下内容：

· 层间粘附性；

· 固化兼容性；

· 污染或抑制风险；

· 空气和湿气的滞留；

· 热传导路径；

· 检测方法；

· 维修后果。

不要认为两种保护材料自动就能提高两倍的可靠性。

六步选择方法

明确失效机制：湿气、冷凝、灰尘、腐蚀、振动、冲击、高压、高温或人为破坏。

划分受保护区域与隔离区域：连接器、开关、散热片、测试点、传感器和光学表面。

确定热学与机械需求：热流、元件移动、板面应力以及所需支撑。

确定服务策略：可检测、可维修、可更换或永久封装。

选择生产流程：涂层或灌封设备、遮蔽、混合、脱气、固化及检测。

验证实际组装：使用生产板、代表性污染控制、老化、循环、电气测试以及环境暴露。

在进行产品级筛选之前，可使用PCB灌封材料选择指南来审查粘度、流动性、固化应力及生产控制。

结论

选择灌封材料还是共形涂层，是系统设计中的一个决策。共形涂层适用于需要选择性保护且对接触区域要求较高的轻质PCB；而灌封则适用于更全面的封装、体积填充、机械支撑或热灌封等场景，其中返工的重要性较低。

佳迪提供电子灌封材料、粘接剂以及热管理材料等产品类别。在选定测试对象前，请联系佳迪技术团队，提供PCB布局图、外壳结构、工作环境、热源、生产工艺及验证要求。
