高介电强度灌封料验证

2026-08-24

高介电强度的灌封材料是作为绝缘系统的一部分来评估的,而不是单独看一个数值。工程师在考虑佳迪电子封装材料时,需要结合具体等级、测试方法、样品厚度、电极设置、生产质量、导体几何形状、环境以及所需的安全裕度来看。单靠标准样品的说明书数值,是无法直接批准成品组件的。


高介电强度灌封料验证


介电强度描述的是在规定条件下,试样在击穿前所能承受的电场强度。它与工作电压、介电常数、损耗因数、体积电阻率、表面电阻、爬电距离、间隙或局部放电性能不同。这些特性在产品中可能相互影响,但不能互相替代。



阅读介电值背后的测试条件



一个有用的数据应明确标注测试标准或方法、试样制备、厚度、电极布置、预处理、电压上升曲线、环境条件以及结果单位。若未对条件进行匹配就比较数值,可能导致误判。较薄或较厚的试样、不同的固化历史或不同的电极形状,可能无法产生直接可比的结果。



采购和工程团队应要求提供当前的TDS(技术数据表),并在必要时获取支持性测试报告,以确认具体产品的标识。需核对报告日期、实验室、试样描述及适用的产品范围。对于某一材料系列或其他等级所显示的数值,并不构成所选配方的证明。



区分材料分解与组装绝缘设计



成品设备包括导体间距、边缘半径、端子、焊点、涂层、气泡、接口、外壳表面以及可能的污染。电场可能会在尖锐特征或薄层周围集中。灌封材料可以消除部分气道并增加固体绝缘,但不良几何结构或工艺缺陷可能导致新的薄弱点。



电子灌封材料概览说明了封装的保护作用。绝缘协调仍属于完整的电气设计范畴,包括适用的爬电距离、间隙、过电压、污染、海拔及产品标准要求。材料供应商应支持选型,但不能替代系统认证或客户的安全评估。



控制厚度、覆盖范围和导体几何形状



图纸应明确关键导体的最小预期封装厚度,而不仅限于外壳壁上的标称填充高度。元件高度、倾斜角度、毛细流、阴影区域以及位移材料等因素可能导致局部区域变薄。尖锐的导线或未修剪的导体也可能接近表面,或集中应力。



可通过截取代表性部件、扫描或使用其他经验证的方法进行检查,以确认覆盖范围。测量方案应针对电气设计审查中确定的高风险区域。若在不了解几何结构的情况下添加更多材料,可能会增加重量、固化时间并产生应力,同时无法纠正隐藏的薄弱区域。



将空隙视为工艺和电气问题



在材料处理、泵送、混合、浇注或封装填充过程中,空气可能进入。此外,由于填充路径无法排出被挤出的空气,空隙也可能被困在元件下方或盲腔内。空隙的位置不同,可能会影响热传导、机械支撑或局部电场。



工艺试验应评估所选等级的填充点、排气方式、流动路径、浇注速率、元件方向、脱气需求以及固化行为。已验证的导热灌封产品页面是材料讨论的起点,但可接受的真空设置、填充深度和工艺限制必须来自具体等级和设备的试验。



验证固化状态和材料一致性



比例错误、混合不充分、污染、过期材料、储存不当或固化不足可能导致不同区域的电气和机械性能差异。表面看似已固化,并不能确认深部或复杂组件内部的实际状态。因此,生产控制应将材料身份与操作过程与可测量的固化合格标准相联系。



根据产品类型和风险程度,控制措施可能包括部件输出检查、混合记录、见证样品、硬度变化情况、质量或填充高度记录、电气测试,以及追溯至批次和固化条件。所选材料的正确方法和限值需经技术批准。



在实际运行环境中评估老化情况



湿气、温度循环、持续加热、振动、化学物质、灰尘、盐分以及机械应力会随时间改变绝缘系统性能。具体暴露因素取决于该组件是用于逆变器、电池系统、充电器、工业控制器、户外机柜还是其他环境。工业电子解决方案提供了应用背景,但仅靠干燥的室温材料测试仍只是一种数据点。



功率器件还会产生热梯度和反复膨胀。佳迪对功率电子封装及热管理的讨论说明了为何电气保护与散热必须协同配合。老化后的电气测试应采用产品工程师或适用标准所定义的验收标准和安全裕度。



比较其他电气与热学特性



高介电强度的声明无法解释漏电行为、极化、介电加热、表面爬行、火焰响应、导热性、热膨胀、粘附性或机械应力。哪些特性重要取决于电压波形、频率、功率密度、导体几何形状、外壳以及预期的失效模式。



证据区域针对所选等级的问题
电气哪种测试方法、样品、条件和单元支持该值?
工艺在拟议的几何形状中,混合、填充、空洞控制和固化是否可以重复?
热性能完整的装配是否使组件保持在合格的温度范围内?
环境哪些老化后电气结果适用于预期的暴露?
文档TDS、SDS、报告和认证范围是否与确切的产品名称匹配?

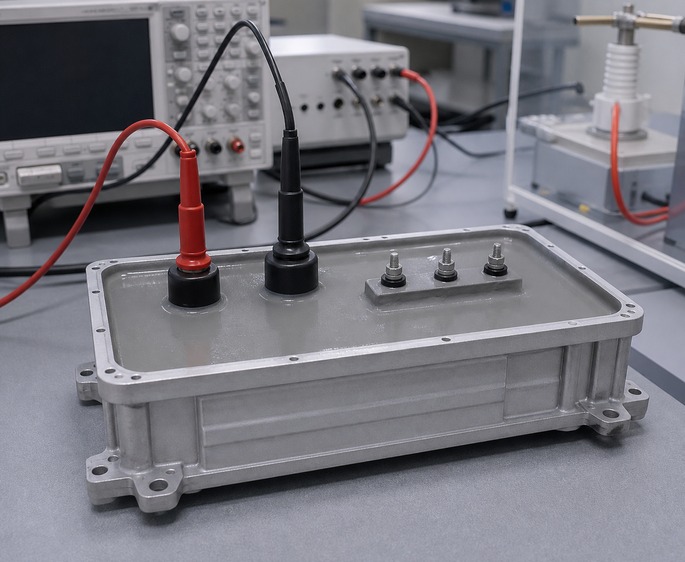

成品装配电气验证



进料材料数据和工艺控制应辅以对成品装配的测试。根据设计及适用要求,计划中可能包括绝缘电阻测试、耐压测试、漏电测量、局部放电评估或功能监控。测试电压、持续时间、斜率、连接方式、环境条件及验收限值必须由负责的电气工程师明确界定。



每台产品检验和样品合格性测试具有不同目的。生产测试可发现某些工艺缺陷,而设计合格性测试则验证绝缘系统在各种环境和生命周期条件下的性能。通过的短时生产测试不应作为在验证设计范围之外长期性能的证明。



确保批准记录可追溯至具体等级



最终材料批准文件应注明产品标识、版本控制文件、装配图纸、工艺设置、样品制造、检验过程、电气测试、环境程序及偏差情况。采购替代品应触发受控审查,因为显然相似的封装材料可能使用不同的填充剂、固化化学成分或文件资料。



要启动技术审查,请向佳迪技术团队提供工作电压和测试电压(如适用)、波形或频率、所需的绝缘功能、最小几何尺寸、基板和导体材料、热负荷、环境条件、生产工艺以及适用标准。任何已发布的数值声明都必须与确切的等级及规定的测试条件保持一致。
