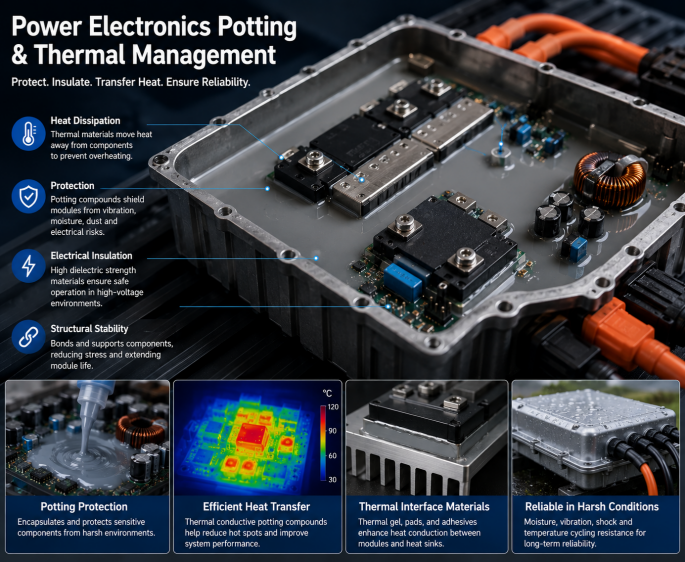

电力电子灌封与热管理：如何保护大功率模块

充电器和高功率模块在组装过程中既需要环境防护，也需要对热传导进行有效控制。本指南将说明如何结合JIADI电子材料的整体组合，对灌封工艺和热管理方案进行综合评估。

功率电子器件的灌封用于保护逆变器、转换器、电源、充电器、电机控制器及工业控制单元等高功率模块，使其免受热量、振动、湿气、灰尘和电应力的影响。在这些应用中，灌封材料不仅作为保护填充物，还需与电子灌封胶、热界面材料、导热粘合剂以及结构设计协同工作，以提升长期可靠性。

电力电子器件通常在高电流、高电压和持续热负荷的条件下运行。如果热量无法有效传导，内部元件可能会加速老化，绝缘性能可能下降，故障风险也会增加。因此，在材料选择时应同时考虑浇注保护和热管理。

为什么电力电子需要浇注保护

电力电子器件常用于严苛的环境，可能安装在工业设备、可再生能源系统、电动汽车、电源转换装置、通信设备以及户外电气系统中。这些环境会使模块暴露于振动、湿气、灰尘、温度变化以及电应力等外部影响下。

合适的浇注材料能够封装敏感元件，降低外部环境的影响，有助于保护焊点、线圈、电容、变压器、PCB组件、连接器和半导体器件。此外，浇注还能改善电气部件之间的绝缘性能，减少漏电流或短路的风险。

然而，对于高功率模块而言，仅靠保护是不够的。封装材料还必须具备散热性能。如果封装材料在模块内部积聚热量，虽然可能在机械上保护电路，但会降低其热可靠性。因此，工程师通常在电力电子领域选择导热性良好的封装材料。

常见的电力电子应用

充电器、车载充电器（OBC）和DC-DC模块的考虑因素

在充电器、车载充电器、DC-DC转换器以及充电堆模块中，相关材料讨论应从模块结构开始。需综合评估发热部件、外壳几何形状、电气绝缘要求以及计划的装配工艺。可考虑使用灌封材料进行封装和保护，而同一模块中的其他接口可能需要单独的热界面材料。

针对应用需求，JIADI还提供充电堆材料解决方案和逆变器应用方案。这些页面有助于在提出等级推荐前明确应用背景。

导热灌封材料用于散热

导热灌封材料旨在将热量从电子元件传导出去，同时保持电气绝缘性能。通过填充元件周围的空间，减少空气间隙，从而在模块内部形成更稳定的传热路径。

在电力电子领域，热量可能来自MOSFET、IGBT、变压器、电感器、电阻器或功率转换电路。导热灌封材料有助于将热量向外壳、散热器或金属基板传导，从而减少局部热点，并在长时间运行中提高模块的稳定性。

在比较灌封材料时，工程师应同时评估其导热性能和机械性能。若某材料导热性高却会产生过多固化应力，或对敏感部件而言过于刚硬，则可能并不合适。

功率电子中的硅胶灌封材料与环氧树脂灌封材料

硅胶灌封材料和环氧树脂灌封材料均用于功率电子领域，但适用于不同的设计需求。硅胶灌封材料固化后通常更柔软、柔韧，适用于易受振动、热循环或应力敏感元件的模块。

而环氧树脂灌封材料通常具有更高的硬度、更强的附着力以及更刚性的保护作用，适用于需要机械强化且无需返工的应用场景。然而，如果模块在温度变化下频繁膨胀和收缩，刚性环氧材料可能会产生内部应力。

对于工程师在选择这两种材料时，比较硅酮封装胶与环氧树脂封装胶有助于明确哪种材料更适合不同的功率电子结构。

电源模块周围的热界面材料

灌封材料可保护模块内部，但许多电力电子设备在模块与外部散热结构之间还需要使用热界面材料。导热凝胶、热垫和导热膏常用于功率器件、外壳、散热板和散热片之间。

当接口存在不均匀间隙或元件高度不一致时，导热凝胶较为适用。热垫适用于间隙固定且装配清洁的情况。导热膏则更适合极薄的界面，且具有较强的夹紧压力。选择应根据间隙厚度、压力、装配方式以及长期可靠性要求来决定。

为进行更详细的比较，工程师可在最终选定界面材料前，对比导热凝胶、热垫和导热膏之间的差异。

对灌封材料与热界面材料的综合评估

灌封材料和热界面材料不应视为可互换。灌封材料通常从封装性、保护性和模块结构方面进行评估，而热界面材料则是在热源与散热或冷却表面之间的接触面进行评估。在高功率组件中，可能需要将材料的多种功能结合评估，以满足单一热传导路径和制造工艺的要求。

热界面材料类别为评估垫片、凝胶、润滑脂及相关形式提供了起点。最终的材料组合应与设计要求、装配条件以及适用的TDS（热应力）进行核对确认。

结构传热用导热胶粘剂

某些功率电子设计需要一种既能连接元件又能实现热量传递的材料。在这种情况下，导热胶粘剂非常有用。它可将部件固定在金属外壳、散热器、支架或冷却板上，同时帮助热量从元件上有效散发。

与热传导凝胶相比，导热胶粘剂在固化后具有更强的粘接性能；与普通胶粘剂相比，其传热效果更优。因此，该材料特别适用于空间受限的电源、LED驱动器、逆变器、转换器及紧凑型电源模块。

选择时应考虑基材附着力、导热性、粘接线厚度、固化方式、电气绝缘性以及抗振动性能。在电力电子领域，粘接材料的可靠性必须始终在实际工作温度和机械应力条件下进行测试。

选择电力电子灌封材料的关键因素

常见选择错误

一个常见的错误是仅根据硬度来选择功率电子封装材料。较硬的材料可能提供更强的机械保护，但也可能导致热循环过程中产生应力。对于包含敏感元件的模块，使用柔性硅基材料可能更为安全。

另一个错误是只关注导热性能。实际的散热还取决于封装厚度、元件布局、外壳材料、接触面积以及外部冷却设计。导热性良好的封装材料必须与整个热结构协同工作。

第三个错误是忽视生产过程。功率电子封装需要稳定的混合、灌注、脱气和固化工艺。如果材料难以加工，可能会导致气泡、填充不均、固化缺陷或热性能不一致。

常见问题：功率电子封装

什么是功率电子封装？

功率电子封装是指用保护材料填充并封装功率电子模块的过程，有助于保护元件免受湿气、振动、灰尘、热应力和电气风险的影响。

为什么在电力电子器件中使用导热灌封材料？

因为电力电子器件在运行过程中会产生热量，而导热灌封材料能够帮助将热量从元件上转移出去，同时保持电气绝缘性和环境防护性能。

硅胶和环氧树脂哪种更适合用于电力电子灌封？

硅胶通常更适合柔性、易受振动以及经历热循环的模块；而环氧树脂则更适合刚性保护和强附着力。最佳选择取决于模块结构、工作条件以及可靠性要求。

灌封材料能否替代热界面材料？

并非总是如此。灌封材料主要用于保护和填充模块，而热界面材料通常用于模块与外部散热结构之间。在许多电力电子设计中，这两种材料都需要同时使用。

结论

如需讨论充电器或电源模块项目，请说明模块功能、热传导路径、外壳细节、绝缘要求以及预期的生产流程。请联系JIADI技术团队，获取该应用所需的材料信息及验证输入。

功率电子器件的灌封是高功率模块保护和热可靠性的重要环节。逆变器、转换器、电源、充电器、电机控制器以及工业模块均需要能够耐受高温、潮湿、振动和电应力的材料。

合适的材料解决方案可能包括导热灌封胶、硅胶灌封胶、热界面材料以及导热粘合剂。通过根据热负荷、电气绝缘性、元件敏感度、固化工艺和长期可靠性来选择材料，制造商可打造更安全、更耐用的功率电子模块。
