电动车电池组热管理：材料、设计难点和选型指南

电动汽车电池包的热管理是指控制电池系统内部热量，使电池单元、模组、电子元件和安全组件保持在稳定工作温度范围内的过程。可靠的电池热设计并不依赖单一材料，通常结合热凝胶、隔热垫、导热胶、电子封装材料、密封剂、绝缘材料以及冷却结构，以提高热传导效率、减小温差、保护电子元件，并保障电池长期安全运行。

在电动汽车中，电池包面临快速充电、高电流输出、振动、外部温度变化以及长时间使用等挑战。如果热管理不当，电池系统可能出现老化不均、充电效率下降、可用容量降低或安全隐患等问题。因此，工程师通常会将电池热管理材料作为一个整体系统进行评估，而不是单独分析每个产品，从而更全面地开展材料选择工作。

电动汽车电池组热管理为何重要

电池单元在充放电过程中会产生热量。充电速度越快、输出功率越高，对温度控制的需求就越重要。同时，电池单元之间的温差可能影响电池的平衡性。如果某些单元持续比其他单元更热，它们可能会加速老化，降低整个电池组的一致性。

通过将热量从高温区域导出并实现温度均匀分布，电动汽车电池组的热管理有助于解决上述问题。稳定的热环境可提升充电性能，保障安全运行，延长使用寿命，并使电池行为更加可预测。

热管理还会影响电池组的其他部件。电池管理系统、传感器、继电器、连接器、电源模块以及车载电子设备也可能产生热量，或需要环境防护。对于这些组件而言，热管理材料通常需要同时具备绝缘、粘接、密封、抗振动和防潮等特性。

电动汽车电池组的主要设计挑战

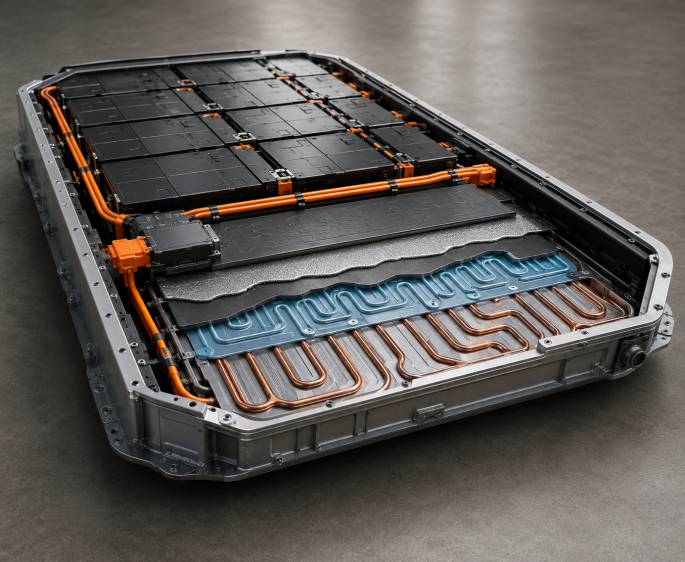

电动汽车电池组并非简单的平面组件。它们包含电池单元、模块、冷却板、母线、电子板、布线系统、结构框架、密封件和保护盖，这带来了多个热管理难题。

电池包间隙填充热凝胶

热凝胶常用于电动汽车电池包的热管理，因为它能够填充模块、电芯、外壳和散热板之间的不平整缝隙。与刚性材料不同，热凝胶在涂覆后仍保持柔软且可塑性，有助于减少对电芯和电子元件的应力，同时维持良好的热接触。

电池包接口通常受制造公差影响。热凝胶可适应这些差异，减少气隙，从而改善传热路径。尤其适用于要求低装配压力或自动化灌装的电池包设计。

在选择用于电动汽车电池应用的热凝胶时，工程师应考虑其导热性、间隙厚度、粘度、灌装精度、电气绝缘性、压缩性能以及老化性能。材料应在实际电池包条件下进行测试，而不仅仅是依据数据表上的数值进行比较。

热垫及其他界面材料

当间隙可预测且接触面相对平坦时，也可在电动汽车电池包中使用热垫。热垫具有稳定的厚度和便于清洁的特性，适用于标准化模块设计或平面接口。

然而，热垫可能无法完全适应较大的公差变化或不平整的接触面。在这种情况下，热凝胶可能能更好地实现表面贴合。由于热凝胶通常更适合薄且紧密夹持的界面，因此在大电池包间隙中使用热膏较少。

对于工程师在比较不同热界面选项时，可参考关于热凝胶、热垫与热膏对比的文章，以明确哪种材料更适用于不同的间隙条件、压力水平和装配工艺。

导热粘合剂用于粘接与传热

导热胶粘剂用于电池包设计中需要同时实现粘接和传热的场合。它可将组件固定在金属框架、散热板、外壳或散热片上，同时形成一条远离热源的热传导路径。

在电动汽车电池包中，导热胶粘剂可用于模块、传感器、控制单元、电源部件或结构区域周围，这些部位既需要机械稳定性，又需要良好的热传导性能。与热凝胶相比，导热胶粘剂固化后具有更强的固定性；与普通胶粘剂相比，其散热性能更优。

选择时应考虑导热性、粘接强度、固化方式、对铝材或涂层表面的附着力、电绝缘性、阻燃性以及长期可靠性。如需更详细的说明，工程师可参考导热胶粘剂如何提升电子组件的散热性能。

电池电子用电子灌封材料

电动汽车电池包还包含需要保护的电子系统，例如电池管理系统（BMS）板、传感器、继电器、连接器和电源控制模块。这些部件可能面临潮湿、灰尘、振动、漏电以及热循环等环境。电子灌封材料可通过形成稳定的封装层，帮助保护这些敏感部件。

对于电池电子设备，灌封材料的选择应基于柔韧性、绝缘性、防潮性、热性能、阻燃性以及返工要求。硅基灌封材料适用于低应力和热循环频繁的电子器件，而环氧树脂灌封材料则可在特定应用中提供刚性保护。

在选择灌封系统之前，有必要了解电子灌封材料的作用及其与其他保护材料（如涂层、密封剂和粘合剂）的区别。

电动汽车电池包热管理用材料选择因素

合适的电动汽车电池包热管理材料取决于电池结构、冷却方式、生产工艺、电压等级以及可靠性目标。工程师应综合评估整个系统，而非单独选择材料。

常见错误避免

一个常见的错误是仅根据导热系数来选择材料。在实际电池组中，散热性能还取决于焊线厚度、界面接触、冷却板设计、压缩程度、材料覆盖范围以及长期稳定性。较高的导热系数并不一定意味着系统性能更优。

另一个错误是忽视电气绝缘性。电动汽车电池组涉及高压系统，因此热管理材料必须具备良好的电气安全性能。工程师应检查其介电强度、绝缘老化情况以及与整个电池包结构的兼容性。

第三个错误是将热设计与制造工艺割裂开来。电池包所用材料必须适用于实际生产过程，包括浇注速度、固化时间、储存稳定性、应用精度和质量控制。即使某材料在测试中表现良好，若难以加工，仍可能导致成品存在不一致问题。

常见问题：电动汽车电池包热管理

什么是电动汽车电池包热管理？

电动汽车电池包热管理是指对电动汽车电池包内部热量进行控制和传递的过程。它有助于将电池单元、模块、电子元件和安全部件保持在稳定的运行温度范围内。

电动汽车电池热管理使用哪些材料？

常见的材料包括导热凝胶、隔热垫、导热粘合剂、电子封装胶、密封材料、绝缘材料，以及与冷却板或外壳配合使用的其他热界面材料。

为什么在电动汽车电池包中使用导热凝胶？

因为导热凝胶能够填充不平整的缝隙，减少气孔，传导热量，并在低压下保持柔软接触。它适用于装配公差变化较大的复杂电池包结构。

导热粘合剂能否替代机械紧固件？

在某些电池组设计中，导热胶可能通过同时实现粘接和热传导来减少对机械紧固件的需求。但这一效果取决于粘接强度、振动条件、工作温度以及安全要求。

电池电子元件是否需要浇注胶？

许多电池电子元件，如电池管理系统（BMS）板、传感器、连接器和控制模块，可能使用浇注胶以防止受潮、振动、灰尘、漏电和热应力的影响。

结论

电动汽车电池包的热管理是一个系统性挑战，涉及热传导、电气绝缘、粘接、密封、抗振动以及长期可靠性。热凝胶、隔热垫、导热胶、电子灌封材料和密封剂在电池包中各自发挥不同的作用。

正确的材料选择应与实际的电池包结构、间隙状况、冷却路径、电压等级、生产工艺及可靠性目标相匹配。通过合理选材并进行组合，电动汽车电池制造商能够提高散热性能，降低热应力，保护电池电子元件，并实现更安全、更持久的电池包性能。
