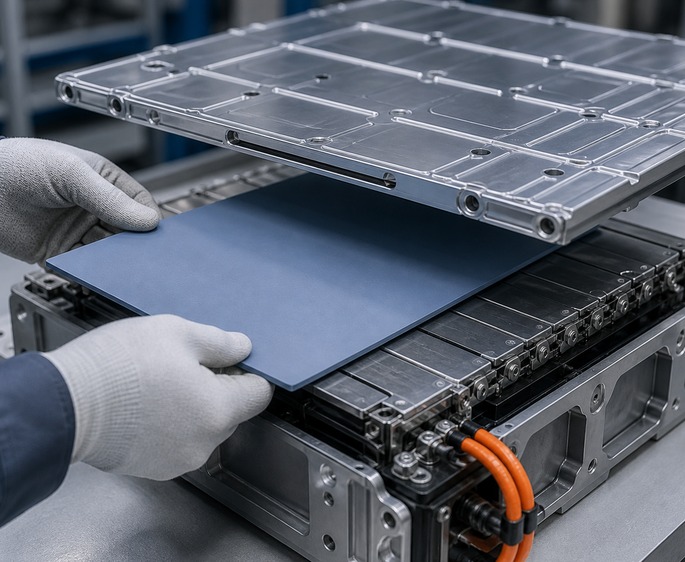

电池组散热垫：工程选型

电池组的热垫必须在满足热传导、必要时的电气绝缘以及受控机械载荷的同时，跨越真实的公差堆叠。因此，评估佳迪热界面材料的工程师应从模块、冷却板、外壳和装配工艺入手，而不是仅根据导电性来选择热垫。

垫片的厚度、压缩度、硬度、表面附着力、载体或增强材料、介电性能以及长期恢复性，都会影响最终的封装效果。所选等级必须适应不平整表面，同时不会对电池单元、模块、电路板或散热结构造成有害负荷，并且在规定的运行环境中能够保持在预定位置。

绘制完整的间隙与公差堆叠图

记录热源与冷却面在整个界面之间的标称距离和最坏情况下的距离。需包括电池单元或模块的高度变化、外壳平面度、冷却板变形、粘合层、涂层、紧固件排列顺序、制造公差以及负载下的形变。仅靠边缘一次卡尺测量是不够的。

间隙图有助于识别薄厚区域、局部台阶、无支撑跨度、禁止接触区以及组装后可能无法接触的区域。它还能判断预成型垫片是否能容纳这些变化，或者是否需要比较可施加凝胶、粘合剂或其他接口方式。

从压缩几何形状中选择厚度

目录中的厚度为未压缩时的材料尺寸。在包装中，垫片应能压缩到足够程度，以确保在公差范围内实现接触，同时不会超过批准的变形或载荷。设计需要一个目标压缩厚度，并通过挡块、紧固件、垫片或外壳几何形状来控制该厚度。

佳迪经验证的导热硅胶垫页面是产品类别的入口。必须确认所选等级的具体可用厚度、公差、压缩指导和性能。不应假设切割更厚的垫片或堆叠多层等同于使用合格的单层垫片。

控制压缩与装配载荷

压缩可产生接触，但也产生力。这种力可能作用于电池壳体、模块框架、母线结构、电子元件以及冷却板。大面积使用较软的垫片仍可能产生较大的总负载，而较硬或局部过度压缩区域则可能导致组件或紧固件发生变形。

机械模型和构建试验应评估力的分布、闭合顺序、紧固件扭矩策略、外壳刚度、垫片边缘移动以及回弹情况。压敏薄膜、力测量、尺寸检测或其他合适的方法可用于确认设计风险需要时的假设。

在装配级评估热传导路径

热量通过电池或模块结构、界面材料、冷却板、冷却液或空气系统以及周围组件传导。垫片的导电性只是这一过程中的一个环节。焊线厚度、接触面积、表面粗糙度、压缩状态、空隙、热扩散以及冷却液条件都会影响测得的温度。

更全面的电池组热管理指南说明了垫片、凝胶、粘合剂和灌封材料如何应用于不同位置。热垫应在拟议的电池堆叠中进行测试，其热生成情况、冷却条件、传感器布置、控制方式及安全限值应由电池系统工程师定义。

精确确定电气绝缘要求

某些电池接口需要在带电结构与导电冷却板或外壳之间提供电气绝缘。工程师应明确工作电压、瞬态条件、最小绝缘几何形状、表面路径、预期污染情况、压缩状态以及适用的标准。通用的电气绝缘描述并不能作为批准依据。

介电强度、体积电阻率、击穿特性、穿刺抗性、加强结构、边缘质量以及老化后的性能都可能相关。数据应明确说明垫片的精确等级和厚度、测试方法、预处理条件及试样类型。切割部件、孔洞、受损边缘和紧固件可能会改变实际的绝缘系统。

将垫片与替代界面材料进行比较

佳迪的热界面材料产品组合提供了更广泛的类别视图。比较时应采用相同的装配几何形状和验收标准，不应假设更换材料形式后夹紧载荷、间隙、修复或生产控制参数保持不变。

生产中的切割、定位与检验

发布的图纸应明确垫片轮廓、厚度、方向、孔位、倒角、边缘间隙、释放衬套处理方式以及任何批准的表面粘接要求。切割质量至关重要，因为撕裂的边缘、碎屑、变形或孔位不准确可能降低覆盖面积，或干扰绝缘及装配。

生产过程中应验证部件身份、货架与存储状态、尺寸、定位、异物控制、衬套去除情况以及最终装配闭合。视觉检查可确认其存在位置，但可能无法证明隐藏区域的压缩接触情况，因此仍可能需要进行代表性拆解或热相关性分析。

在包装组装过程中考虑界面变化

随着模块定位、紧固件拧紧、冷却板连接以及外壳封闭，间隙可能会发生变化。在自由状态的模拟中尺寸看起来合适的焊盘，在建立完整负载路径后可能会出现不同的压缩情况。因此，测量应遵循实际装配顺序，并包含最坏情况下的堆叠组合。

制造方面的变更，例如新的冷却板平整度公差、涂层厚度、电池单元支架、紧固件排列方式或模切供应商，可能会影响接触力和应力。接口图纸及变更控制流程应识别这些依赖关系，以确保焊盘选择不被视为孤立的采购规格。

验证老化、位移和使用行为

电池组可能经历温度循环、振动、冲击、持续压缩、湿度、冷却液或化学物质暴露，以及长时间处于不同方向的情况。验证应检查热响应、厚度变化、焊盘位移、表面状况、开裂或撕裂、电气绝缘性以及相邻结构所承受的载荷等相关因素。

佳迪的汽车电子解决方案提供应用背景，而客户需自行定义电池组级别的安全、可靠性和合规性要求。如果打开电池包，服务流程应说明垫片是否可重复使用、接触面如何检查以及何时必须更换。

作为受控界面的一部分释放垫片

· 冻结间隙图、公差堆叠、冷却表面状况及机械固定概念。

· 确定目标压缩几何形状、允许载荷、热接受范围和电气角色。

· 使用当前TDS及适用报告筛选精确的垫片等级和厚度。

· 构建代表性组件，并检查接触面、载荷分布和安装位置。

· 完成所需的热学、电气、机械和环境验证。

· 控制模切部件、材料变更、安装方法、检验及供应商变更流程。

· 对电池包垫片进行评审时，需将界面图纸、最小与最大间隙、接触面积、冷却方式、允许力、电气绝缘要求、工作环境、生产工艺及服务计划等信息分享给佳迪技术团队。任何建议均须注明具体等级和厚度，并明确指出仍需完成的验证项目。
